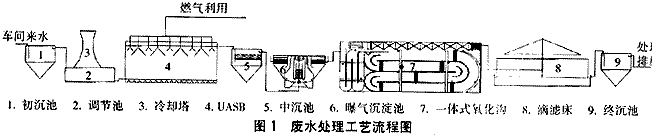

檸檬酸廢水采用以預處理、厭氧UASB為主體，三級好氧為后處理的工藝流程(見圖1)。
1.1 預處理
廢水首先通過預處理除去固體物質、降低水溫、均化水質。預處理構筑物包括初沉池、調節池、冷卻塔，經預處理后廢水水溫降至37 ℃左右，達到中溫厭氧發酵所需的要求，同時它還能保證處理系統運行的穩定性。
1.2 UASB 反應器
建有2座UASB反應器，總體尺寸為40 m×24 m×12.8 m，有效區高度為9.8 m。每座反應器的總體積為6144m3(為目前我國比較大的單體單室反應器)，有效體積率也高達76%。實際運行的水力停留時間為32 h，容積負荷為8 kgCOD/(m3·d)，COD去除率為92%～93%，這在我國大型的UASB反應器中也是較高的［1、2］。?
1.3 中沉池
由于厭氧出水中帶有一定的污泥，而好氧進水要求污泥含量較低，因此在UASB反應器后建一座中沉池用來去除大部分的厭氧污泥。
1.4 曝氣沉淀池
檸檬酸廢水中含有大量的Ca2+(厭氧出水Ca2+高達700～900 mg/L)，如不去除會對好氧設備及構筑物產生較大影響，曝氣沉淀池就是針對去除Ca2+而設計的。在池中Ca2+因適量曝氣形成鈣鹽沉淀或被污泥吸附比較終通過排放污泥將其去除。設有兩座曝氣沉淀池，總尺寸為18 m×9 m×8 m，其對Ca2+的去除率達 到30%以上，同時對COD的去除率為40%～50%。
1.5 一體式氧化溝
一體式氧化溝由厭氧段、兼氧段、好氧段、沉淀區、污泥回流區組成，在溝內完成廢水中剩余有機污染物的水解、氧化及污泥回流過程，降低水中的污染物含量。氧化溝尺寸為65 m×30 m×8 m，其出水COD在100 mg/L左右，COD去除率達60%以上。
1.6 滴濾床
氧化溝的出水只能接近排放要求，因此須再加一級滴濾床進行深度生物處理以確保廢水的達標排放。設計兩座直徑為16 m的滴濾床，經終沉池沉淀后的出水COD為80～90 mg/L。?
廢水首先通過預處理除去固體物質、降低水溫、均化水質。預處理構筑物包括初沉池、調節池、冷卻塔，經預處理后廢水水溫降至37 ℃左右，達到中溫厭氧發酵所需的要求，同時它還能保證處理系統運行的穩定性。
1.2 UASB 反應器
建有2座UASB反應器，總體尺寸為40 m×24 m×12.8 m，有效區高度為9.8 m。每座反應器的總體積為6144m3(為目前我國比較大的單體單室反應器)，有效體積率也高達76%。實際運行的水力停留時間為32 h，容積負荷為8 kgCOD/(m3·d)，COD去除率為92%～93%，這在我國大型的UASB反應器中也是較高的［1、2］。?
1.3 中沉池
由于厭氧出水中帶有一定的污泥，而好氧進水要求污泥含量較低，因此在UASB反應器后建一座中沉池用來去除大部分的厭氧污泥。
1.4 曝氣沉淀池
檸檬酸廢水中含有大量的Ca2+(厭氧出水Ca2+高達700～900 mg/L)，如不去除會對好氧設備及構筑物產生較大影響，曝氣沉淀池就是針對去除Ca2+而設計的。在池中Ca2+因適量曝氣形成鈣鹽沉淀或被污泥吸附比較終通過排放污泥將其去除。設有兩座曝氣沉淀池，總尺寸為18 m×9 m×8 m，其對Ca2+的去除率達 到30%以上，同時對COD的去除率為40%～50%。
1.5 一體式氧化溝
一體式氧化溝由厭氧段、兼氧段、好氧段、沉淀區、污泥回流區組成，在溝內完成廢水中剩余有機污染物的水解、氧化及污泥回流過程，降低水中的污染物含量。氧化溝尺寸為65 m×30 m×8 m，其出水COD在100 mg/L左右，COD去除率達60%以上。
1.6 滴濾床
氧化溝的出水只能接近排放要求，因此須再加一級滴濾床進行深度生物處理以確保廢水的達標排放。設計兩座直徑為16 m的滴濾床，經終沉池沉淀后的出水COD為80～90 mg/L。?
2 運行情況
&nb【污水處理設備】sp; 整個廢水處理系統自1999年12月投入運行以來，處理效果一直很穩定，運行情況見表2、圖2。
| 處理單元 | 原水 | 初沉池 | UASB反應器 | 曝氣沉淀池 | 一體化氧化溝 | 滴濾床 |
| COD(mg/L) | 9000 | 10000 | 700 | 400 | 120 | 90 |
| pH | 4.5 | 4.5 | 7.1 | 7.8 | 8.0 | 8.0 |
| SS(mg/L) | 400 | 1000 | 200 | 100 | 50 | 4. |
| 色度(倍) | 180 | 200 | 20 | 50 | 30 | 25 |
| 溫度(℃) | 65 | 70 | 34 | 30 | 30 | 25 |
幾個月的運行表明，整個廢水處理系統對COD的去除率較高(99%以上)，同時具有較高的耐沖擊能力。
3污泥處置
初沉池污泥主要由檸檬酸鈣、玉米渣、菌絲體等組成，厭氧污泥的產量很低(0.05～0.1 kgSS/kgCOD)，所產的污泥大部分留在反應器內，少部分在中沉池沉淀，極少部分進入好氧系統中。污泥經濃縮后用板框壓濾機脫水，干污泥可利用。厭氧污泥為均勻顆粒(粒徑為1～3 mm)，脫水非常容易且不需添加絮凝劑。曝氣沉淀池的污泥含有大量的鈣鹽且污泥量較大，氧化溝的污泥量較少，滴濾床的污泥量更低，這些好氧污泥經濃縮后用帶式壓濾機進行脫水后外運填埋。
