新型旋膜式除氧器的設計新規范(下)，相信很多用戶比較關心這個問題，這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下：

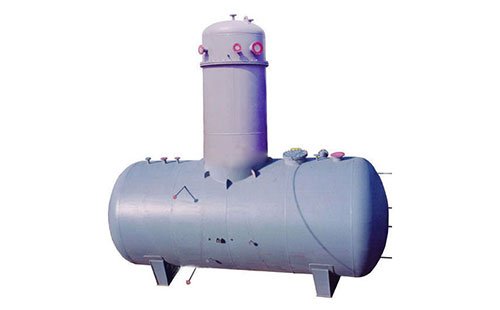

　　中文：新型旋膜式除氧器

　　拼音：xīn xíng xuán mó shì chú yǎng qì

　　英文：Novel rotary membrane deaerator

　　一、新型旋膜式除氧器的安裝形式及運行+檢修

　　1、新型旋膜除氧器、水箱及附件的安裝、運行和檢修，應按GE-型除氧器系統結構圖及<<電站除氧器安全技術監察規程>>進行。

　　2、新型旋膜除氧器應放在給水泵上方，除氧水箱最低水位與給水泵中心線間的高差應不小于6~7米。水箱支座底板與混凝土間接觸密實，滾輪架墊板一定要調整精確。

　　3、在新型旋膜除氧器進水管安裝溫度變送器、流量傳感器，在除氧器安裝壓力變送器，檢測進水壓力，安裝溫度變送器，檢測進水溫度、安裝流量傳感器，檢測進水流量、新型旋膜除氧器安裝磁反板液位計，用于檢測除氧器水位及控制信號，并將檢測信號輸入給計算處理模塊，以控制除氧器進水與加熱蒸汽的水力工況和熱力工況平衡，為了達到除氧效果，必須保證除氧溫度在(104±2℃)，蒸汽調節閥安裝在蒸汽管道上，蒸汽流量靠的電動執行器控制蒸汽調節閥，調節加熱蒸汽流量，確保除氧器內部溫度在(104±2℃)，隨除氧水溫高低變化而自動調整蒸汽流量大小。補水停止后，蒸汽調節閥電動執行器自動關閉。

　　4、新型旋膜除氧器水箱下部裝有再沸騰管，用于鍋爐上水時和機組啟動時提升加熱除氧速度，機組啟動帶負荷后，可根據機組運行情況決定是否停止使用。另外在水箱出口上加裝防渦流切旋裝置及過濾器，防止低水位時水發生旋流，相應增加水箱有效容積。試驗證明，水的旋流會對水泵產生汽蝕，無防渦流切旋裝置時，水箱水位必須保持管徑的3倍高度，有防旋板則可降為1.5倍以下。

　　5、除氧頭和水箱現場焊接后，應進行水壓試驗，水壓試驗壓力參數為:低壓旋膜除氧器0.2Mpa，中壓旋膜除氧器0.35Mpa。高壓旋膜除氧器0.75Mpa。

　　6、旋膜除氧器的保護與報警

　　(1)水箱和除氧塔上設有足夠數量的安全啟動式安全閥，安全閥數量和規格應滿足設計技術規程。

　　(2)旋膜除氧器應裝設就地和遠程水位計，并具有水位高、低報警裝置和危險高、低水位動作裝置。除氧器水位變化控制，當水位降低時，自動啟動軟化水泵(冷凝水泵)，給除氧器補水;當水位升高時，水泵自動停止。

　　7、除氧器冷態起動宜先用輔助蒸汽予熱殼體15分鐘，在一定汽壓下，將除鹽水投入除氧頭，同時慢慢調控進汽閥，使給水在旋膜器加熱到除氧器運行壓力氣飽和溫度(104℃±2)。

　　8、調整水位給水調節系統，使水箱水位維持在正常水位±100mm范圍內。(兩臺除氧器需并列運行時，為了平衡除氧器內壓力和水位，氧水箱上須有可以連接的汽及水的平衡管。使壓力、水溫、水位控制一致)當水位達到正常水位± 200mm極限水位時，高水位放水閥(電動閘閥)能靈活打開放水，水位降低時應自動關閉。運行時應經常檢查電動水位調節系統動作是否靈活，補給水調節閥動作是否靈活。

　　9、調節排氧閥門的開度，使排氧量控制在每噸除氧水2-3kg左右。

　　10、除氧器運行時，應先開進水閥，后開加熱汽進汽閥，停止時相反。

　　11、除氧器運行時，如發現有排汽帶水現象時，可采取下述方法處理：

　　a、調整加熱蒸汽進氣閥 b、檢查壓力調整裝置 c、手動降壓運行 d、逐漸關閉上部加熱蒸汽截止閥。

　　二、新型旋膜式除氧器配套附件

　　安全閥---裝在水箱上，當除氧器水箱內部壓力超出允許值時，安全閥自動打開泄壓，起到安全運行保護作用。

　　壓力表---裝在除氧器上部，監視除氧器水箱內部的壓力，一般為1.5級型。

　　水封筒---接口裝在水箱高水位上，當除氧器水箱內部水位超過某一極限時，能自動將超出極限水位的那部分排到疏水箱或地溝去。

　　除氧器水箱雙金屬溫度計---裝在除氧頭和水箱中部，監視除氧頭和水箱內水的溫度。

　　除氧器水箱蝶閥---裝在加熱蒸汽管路上，借助自動調整器，調節加熱蒸汽流量，以使除氧器內壓保持在額定范圍內。

　　截止閥---裝在補水管上，借助電動水位調節系統，調節補給水流量，以維護水箱的正常水位。

　　調節閥---裝在補水管上，借助電動水位調節系統，調節補水給水流量，以維護水箱的正常水位。

　　電極點水位計---裝在除氧器水箱上，可遠程傳感信號到控制室，監視水箱內的水位。

　　電動閘閥---裝在除氧器水箱放水管路上，當水箱水位超過某一極限時，借助電動水位調節系統，電動閘閥自動打開，將超出極限水位的那部分排到疏水箱去。

　　磁翻板水位計---裝在除氧器水箱上，現場直觀顯現水箱水位變化，也可接遠傳信號。

　　壓力自動調整器---自動調節加熱蒸汽進口閥門的開度、既調節蒸汽流量，又保持除氧器內壓力穩定。

　　滾輪架裝置---裝在水箱一個底座下面，能自動調節熱脹冷縮時的水箱自動平移。

　　電動水位調節系統---自動調節補給水流量及控制極限水位放水閥(電動閘閥)。

　　三、新型旋膜式除氧器定貨技術要求

　　1、除氧器的出力(T/H)及配備水箱有效容積(m3)。

　　2、除氧器的工作壓力、工作溫度。

　　3、除氧器的控制方式(手動、自動)

　　四、老式除氧器的升級改造

　　對老式淋水盤式、噴霧填料式除氧器改造的具體說明:

　　1、老式除氧器改造費用低，是更換整套除氧頭造價的1/2左右。

　　2、老式除氧器改造進度快，易加工、現場改造安裝，可以利用原除氧頭的外殼及封頭部分，將原除氧頭內的淋水盤式或噴霧填料式的零部件全部拆除，保留下部蒸汽分配盤，沒有蒸汽分配盤的需要加裝，然后在下部進汽盤的上方的一定位置加裝液汽網和水篦子，然后環形壓板進行密封固定，防止今后運行中水汽短路。

　　3、將老式除氧器封頭對接在旋膜器筒體的上部，然后焊接，再按改造方案圖紙連接其它管口。

　　4、在對老式除氧器改造過程中，可以根據除氧器運行工況增加大除氧頭直徑，同時增加除氧頭高度，增加換熱面積，提高淋水密度，延長熱交換時間。保證溶解氧合格率為100%。

　　溫馨提示：

　　新型旋膜式除氧器的設計新規范就為廣大客戶介紹到這里了，如果大家想要了解更多這方面的資料信息，請持續關注北京中天恒遠網站的更新，感謝您的閱讀。
