除氧器的先進改造措施，新型旋膜式除氧器是鍋爐及供熱系統關鍵設備之一，如果除氧器除氧能力差,將對鍋爐給水管道、省煤器和其它附屬設備的腐蝕造成的嚴重損失，引起的經濟損失將是除氧器造價的幾十或幾百倍,國家電力部因此對除氧器含氧量提出了部頒標準， 除氧器即大氣式除氧器給水含氧量應小于15цɡ/L，壓力式除氧器給水含氧量應小于7цɡ/L。這里北京中天恒遠小編整理總結了相關資料信息，咨詢了技術經理，接下來就為大家詳細介紹一下除氧器的先進改造：

　　中文：除氧器改造

　　拼音：chú yǎng qì gǎi zào

　　英文：Transformation of deaerator

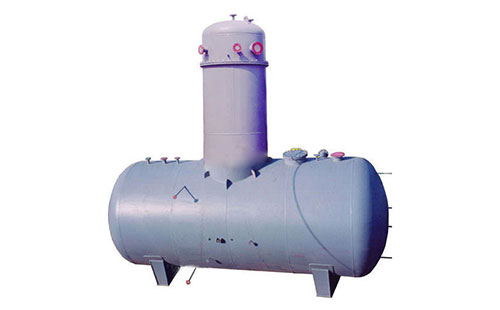

　　一、新型旋膜式除氧器結構原理

　　新型旋膜式除氧器主要由除氧塔頭、除氧水箱兩大件以及接管和外接件組成,其主要部件除氧器(除氧塔頭)是由外殼、新型旋膜器(旋膜裝置)、淋水篦子、蓄熱填料液汽網等部件組成.下面向您著重介紹除氧塔頭的結構原理.

　　1，外殼:是由筒身和沖壓橢圓形封頭焊制成.，中、小低壓除氧器配有一對法蘭聯接上下部,供裝配和檢修時使用,高壓除氧器留配有供檢修的人孔.

　　2，旋膜除氧器組:由水室、汽室、旋膜管、凝結水接管、補充水接管和一次進汽接管組成.凝結水、化學補水、經旋膜器呈螺旋狀按一定的角度噴出,形成水膜裙,并與一次加熱蒸汽接管引進的加熱蒸汽進行熱交換,形成了一次除氧,給水經過淋水篦子與上升的二次加熱蒸汽接觸被加熱到接近除氧器工作壓力下的飽和溫度即低于飽和溫度2-3℃,并進行粗除氧.一般經此旋膜段可除去給水中含氧量的90-95%左右.

　　3，淋水篦子:是由數層交錯排列的角形鋼制作組成,經旋膜段粗除氧的給水在這里進行二次分配,呈均勻淋雨狀落到裝在其下的液汽網上.

　　4，蓄熱填料液汽網:是由相互間隔的扁鋼帶及一個圓筒體,內裝一定高度特制的不銹鋼絲網組成,給水在這里與二次蒸汽充分接觸,加熱到飽和溫度并進行深度除氧目的,低壓大氣式除氧器低于10ug/L、高壓除氧器低于5ug/L(部頒標準分別為15ug/L、7ug/L).

　　5，水箱除過氧的給水匯集到除氧器下部容器即水箱內,除氧水箱內裝有最新科學設計的強力換熱再沸騰裝置,該裝置具有強力換熱,迅速提升水溫,更深度除氧,減小水箱振動,降低口音等優點,提高了設備的使用壽命,除氧器保證了設備運行的安全可靠性

　　二、除氧器|新型旋膜除氧器的工作原理

　　凝結水及化學補充水首先進入除氧頭內旋膜器[旋膜水室]，在0.2Mpa水壓下從旋膜器的外壁小孔斜旋噴向內壁，形成導向射流，由于旋膜器內壁充滿了上升的加熱蒸汽，水在射流運動中便將大量的加熱蒸汽吸卷進來(試驗證明射流運動具有卷吸作用);在極短時間內很小的行程上產生劇烈的混合加熱作用，水溫大幅度提高，而射流旋轉的水沿著旋膜器內壁繼續下旋，形成一層翻滾的水膜裙，(水在旋轉流動時的臨界雷諾數下降很多即產生紊流翻滾)，此時紊流狀態的水傳熱傳質效果最理想，水溫達到飽和溫度。氧氣即被分離出來，因氧氣在旋膜器內無法隨意擴散，只能上升的加熱蒸汽從排氧口排向大氣(老式除氧器雖加熱了水，分離出了氧但氧氣比重大于加熱蒸汽，部分氧又被下落的水帶入水箱，也是造成除氧效果差的一種原因)。經起膜器粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配，呈均勻淋雨狀落到裝到其下的液汽網上[不銹液汽網]，再進行深度除氧后才落入水箱。水箱內的給水含氧量(部頒測驗標準)：(1)高壓旋膜式除氧器≤0-7 цɡ/L,(2)低壓旋膜式除氧器≤15цɡ/L。因旋膜式除氧器在工作中使水始終處于紊流狀態，并有足夠大的換熱表面積，所以傳熱傳質效果越好，排汽量小(即用與加熱的蒸汽量少,能源損失小帶來的經濟效益也可觀)除氧效果好產生的富裕量能使除氧器超負荷運行(通�？啥唐诔�額定出力的50%)或低水溫全補水下達到運行標準。

　　三、除氧器配套附件

　　·安全閥---裝在水箱上，當除氧器水箱內部壓力超出允許值時，安全閥自動打開泄壓，起到安全運行保護作用。

　　·壓力表---裝在除氧器上部，監視除氧器水箱內部的壓力，一般為1.5級型。

　　·水封筒---接口裝在水箱高水位上，當除氧器水箱內部水位超過某一極限時，能自動將超出極限水位的那部分排到疏水箱或地溝去。

　　·除氧器水箱雙金屬溫度計---裝在除氧頭和水箱中部，監視除氧頭和水箱內水的溫度。

　　·除氧器水箱蝶閥---裝在加熱蒸汽管路上，借助自動調整器，調節加熱蒸汽流量，以使除氧器內壓保持在額定范圍內。

　　·截止閥---裝在補水管上，借助電動水位調節系統，調節補給水流量，以維護水箱的正常水位。

　　·調節閥---裝在補水管上，借助電動水位調節系統，調節補水給水流量，以維護水箱的正常水位。

　　·電極點水位計---裝在除氧器水箱上，可遠程傳感信號到控制室，監視水箱內的水位。

　　·電動閘閥---裝在除氧器水箱放水管路上，當水箱水位超過某一極限時，借助電動水位調節系統，電動閘閥自動打開，將超出極限水位的那部分排到疏水箱去。

　　·磁翻板水位計---裝在除氧器水箱上，現場直觀顯現水箱水位變化，也可接遠傳信號。

　　·壓力自動調整器---自動調節加熱蒸汽進口閥門的開度、既調節蒸汽流量，又保持除氧器內壓力穩定。

　　·滾輪架裝置---裝在水箱一個底座下面，能自動調節熱脹冷縮時的水箱自動平移。

　　·電動水位調節系統---自動調節補給水流量及控制極限水位放水閥(電動閘閥)。

　　四、新型旋膜除氧器定貨技術要求：

　　1、除氧器的出力(T/H)及配備水箱有效容積(m3)。

　　2、除氧器的工作壓力、工作溫度。

　　3、除氧器的控制方式(手動、自動)

　　七、老式除氧器的升級改造

　　對老式淋水盤式、噴霧填料式除氧器改造的具體說明:

　　1、老式除氧器改造費用低，是更換整套除氧頭造價的1/2左右。

　　2、老式除氧器改造進度快，易加工、現場改造安裝，可以利用原除氧頭的外殼及封頭部分，將原除氧頭內的淋水盤式或噴霧填料式的零部件全部拆除，保留下部蒸汽分配盤，沒有蒸汽分配盤的需要加裝，然后在下部進汽盤的上方的一定位置加裝液汽網和水篦子，然后環形壓板進行密封固定，防止今后運行中水汽短路。

　　3、將老式除氧器封頭對接在旋膜器筒體的上部，然后焊接，再按改造方案圖紙連接其它管口。

　　4、在對老式除氧器改造過程中，可以根據除氧器運行工況增加大除氧頭直徑，同時增加除氧頭高度，增加換熱面積，提高淋水密度，延長熱交換時間。保證溶解氧合格率為100%。
