一、定壓補水真空脫氣機組簡介

    ZK-HP全自動定壓補水真空脫氣機組，是中天恒遠公司結合中國國情，采用國際先進技術，在國內首次研發的實現集中供暖及中央空調系統定壓、膨脹、補水、真空脫氣四位一體的新型設備。它能起到系統“穩自動補水、膨脹自動泄水，脫除系統內游離氣體及溶解”等作用。

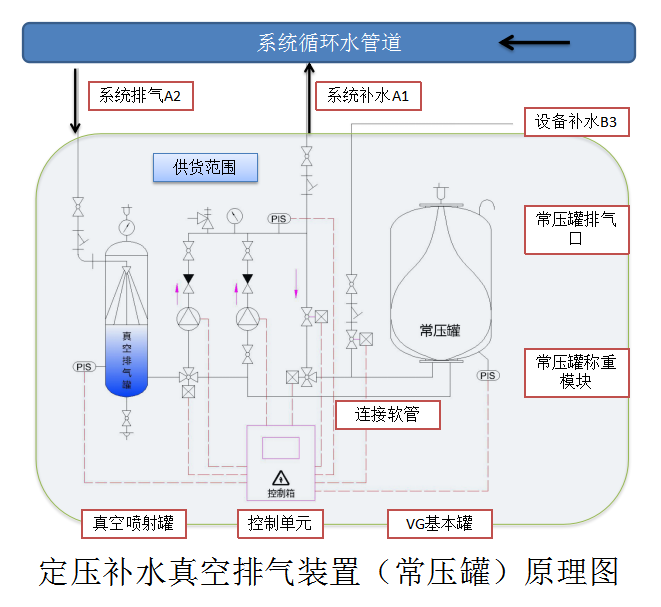

二、定壓補水真空脫氣機組工作原理

    定壓補水裝置利用定壓罐、變頻的可調節能力，可自動調節用戶水量的變化，當用水量減少或不用水時，系統壓力變化很小，可較長時間不啟動水泵利用定壓罐調節系統壓力，當超過定壓罐調節能力時再利用變頻低速啟動水泵，達到節能目的。本設備全自動運行，無需專人管理，工作可靠。該設備結構緊湊，與其它傳統的供水裝置相比減少了占地面積。與傳統水塔、高位水箱相比可節省投資約40%-60%。

    在水循環系統中：一方面存在大量氣體，如果不加以脫除容易產生氣阻，造成局部或整個系統的循環不暢且冷熱不均；另一方面水中含有的氧氣使得供熱（制冷）設備、管道和鋼制散熱器等末端設備腐蝕、穿孔、漏水直接影響到整個系統的安全。該機組中的脫氣設備根據享利定律即：在一定溫度及壓力下水中溶解一定數量的氣體，當溫度增加或壓力降低時，水中溶解氣體將會減少的原理；在不改變水溫的情況下通過設備產生真空，將水中的游離氣體和溶解氣體釋放出來，再通過自動排氣閥排出系統。脫氣后的不飽和水將吸收系統中的氣體尋求氣水平衡。如此循環，從而脫除系統水中有害氣體，確保系統穩定安全運行。

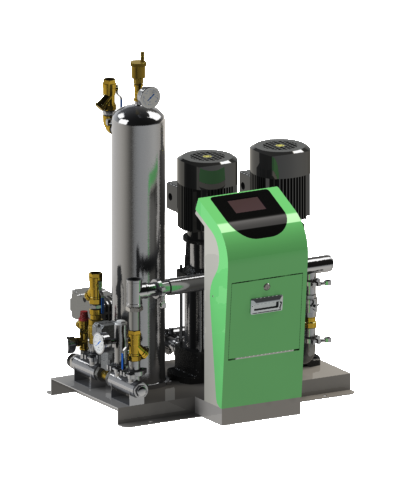

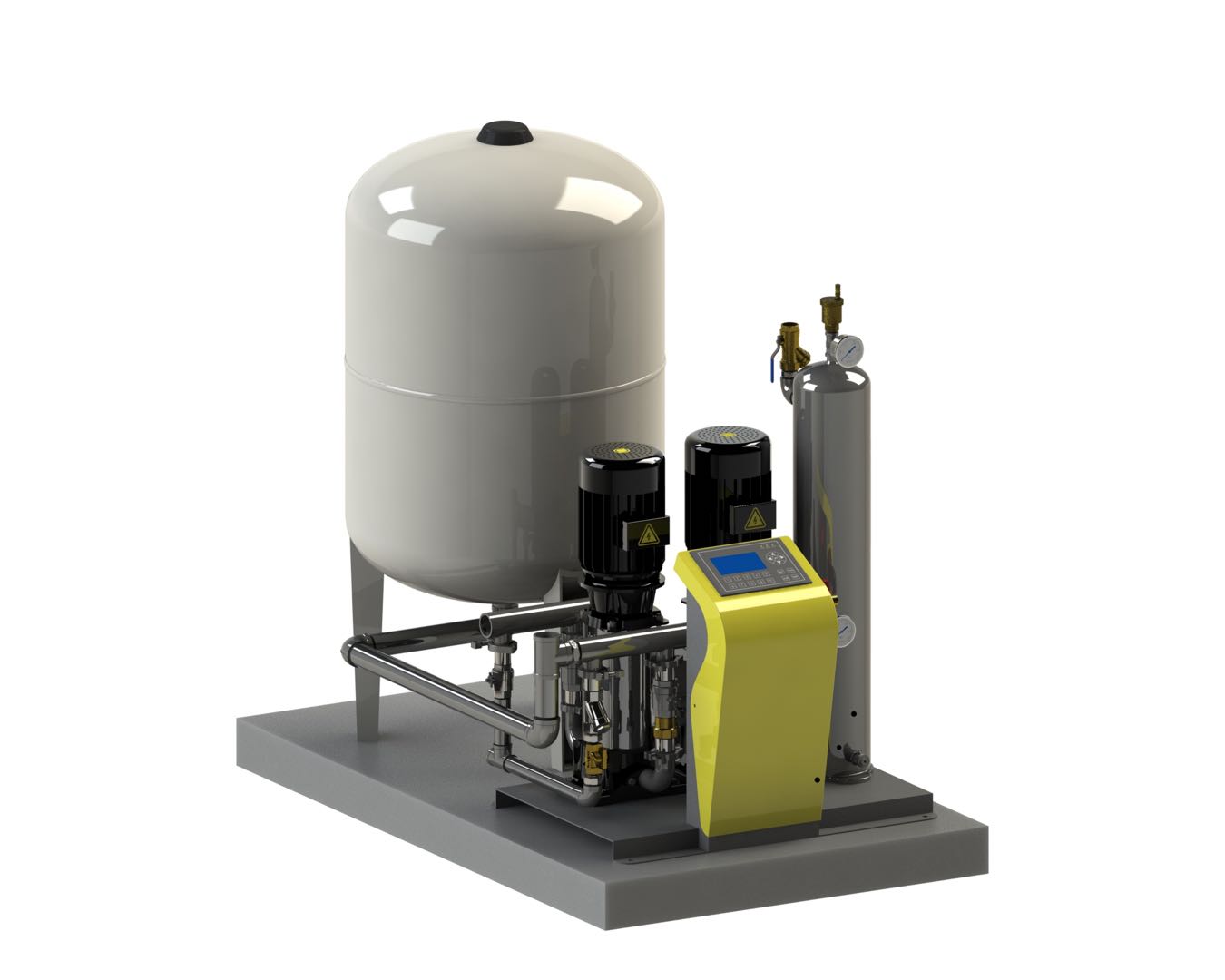

三、定壓補水真空脫氣機案例圖片





四、組規格型號

補水量：1m3/h
規格型號	揚程（m）	脫氣接口管徑（mm）	補水接口管徑（mm）	最大功率（Kw）
ZKS-DT-S6-1-20	20	DN20	DN25	1.94
ZKS-DT-S6-1-30	30	DN20	DN25	1.94
ZKS-DT-S6-1-40	40	DN20	DN25	2.30
ZKS-DT-S6-1-50	50	DN20	DN25	2.30
ZKS-DT-S10-1-60	60	DN20	DN25	2.70
ZKS-DT-S10-1-70	70	DN20	DN25	3.10
ZKS-DT-S10-1-80	80	DN20	DN25	3.10
ZKS-DT-S10-1-90	90	DN20	DN25	3.80
ZKS-DT-S16-1-100	100	DN20	DN25	4.50
ZKS-DT-S16-1-110	110	DN20	DN25	4.50
ZKS-DT-S16-1-120	120	DN20	DN25	4.50
ZKS-DT-S16-1-130	130	DN20	DN25	5.30
ZKS-DT-S16-1-140	140	DN20	DN25	5.30
ZKS-DT-S16-1-150	150	DN20	DN25	5.30
ZKS-DT-S20-1-160	160	DN20	DN25	6.10
ZKS-DT-S20-1-170	170	DN20	DN25	7.50
ZKS-DT-S20-1-180	180	DN20	DN25	7.50
ZKS-DT-S20-1-190	190	DN20	DN25	7.50



補水量：2m3/h
規格型號	揚程（m）	脫氣接口管徑（mm）	補水接口管徑（mm）	最大功率（Kw）
ZKS-DT-S6-2-20	20	DN20	DN32	1.94
ZKS-DT-S6-2-30	30	DN20	DN32	2.30
ZKS-DT-S6-2-40	40	DN20	DN32	2.70
ZKS-DT-S6-2-50	50	DN20	DN32	2.70
ZKS-DT-S10-2-60	60	DN20	DN32	3.80
ZKS-DT-S10-2-70	70	DN20	DN32	3.80
ZKS-DT-S10-2-80	80	DN20	DN32	3.80
ZKS-DT-S10-2-90	90	DN20	DN32	4.60
ZKS-DT-S16-2-100	100	DN20	DN32	5.30
ZKS-DT-S16-2-110	110	DN20	DN32	5.30
ZKS-DT-S16-2-120	120	DN20	DN32	6.70
ZKS-DT-S16-2-130	130	DN20	DN32	6.70
ZKS-DT-S16-2-140	140	DN20	DN32	6.70
ZKS-DT-S16-2-150	150	DN20	DN32	6.70
ZKS-DT-S20-2-160	160	DN20	DN32	7.50
ZKS-DT-S20-2-170	170	DN20	DN32	9.10
ZKS-DT-S20-2-180	180	DN20	DN32	9.10
ZKS-DT-S20-2-190	190	DN20	DN32	9.10




補水量：3m3/h
規格型號	揚程（m）	脫氣接口管徑（mm）	補水接口管徑（mm）	最大功率（Kw）
ZKS-DT-S6-3-20	20	DN20	DN32	1.94
ZKS-DT-S6-3-30	30	DN20	DN32	2.30
ZKS-DT-S6-3-40	40	DN20	DN32	2.70
ZKS-DT-S6-3-50	50	DN20	DN32	3.40
ZKS-DT-S10-3-60	60	DN20	DN32	3.80
ZKS-DT-S10-3-70	70	DN20	DN32	4.60
ZKS-DT-S10-3-80	80	DN20	DN32	4.60
ZKS-DT-S10-3-90	90	DN20	DN32	6.00
ZKS-DT-S16-3-100	100	DN20	DN32	6.70
ZKS-DT-S16-3-110	110	DN20	DN32	6.70
ZKS-DT-S16-3-120	120	DN20	DN32	6.70
ZKS-DT-S16-3-130	130	DN20	DN32	6.70
ZKS-DT-S16-3-140	140	DN20	DN32	8.30
ZKS-DT-S16-3-150	150	DN20	DN32	8.30
ZKS-DT-S20-3-160	160	DN20	DN32	9.10
ZKS-DT-S20-3-170	170	DN20	DN40	11.10
ZKS-DT-S20-3-180	180	DN20	DN40	11.10
ZKS-DT-S20-3-190	190	DN20	DN40	11.10




補水量：4m3/h
規格型號	揚程（m）	脫氣接口管徑（mm）	補水接口管徑（mm）	最大功率（Kw）
ZKS-DT-S6-4-20	20	DN20	DN40	2.30
ZKS-DT-S6-4-30	30	DN20	DN40	2.70
ZKS-DT-S6-4-40	40	DN20	DN40	3.40
ZKS-DT-S6-4-50	50	DN20	DN40	4.20
ZKS-DT-S10-4-60	60	DN20	DN40	4.60
ZKS-DT-S10-4-70	70	DN20	DN40	6.00
ZKS-DT-S10-4-80	80	DN20	DN40	6.00
ZKS-DT-S10-4-90	90	DN20	DN40	6.00
ZKS-DT-S16-4-100	100	DN20	DN40	8.30
ZKS-DT-S16-4-110	110	DN20	DN40	8.30
ZKS-DT-S16-4-120	120	DN20	DN40	8.30
ZKS-DT-S16-4-130	130	DN20	DN40	10.30
ZKS-DT-S16-4-140	140	DN20	DN40	10.30
ZKS-DT-S16-4-150	150	DN20	DN40	10.30
ZKS-DT-S20-4-160	160	DN20	DN40	11.10
ZKS-DT-S20-4-170	170	DN20	DN40	11.10
ZKS-DT-S20-4-180	180	DN20	DN40	11.10
ZKS-DT-S20-4-190	190	DN20	DN40	11.10
更多型號，請直接與本公司聯系
